| 加工定制：否 | 产品类别：全新 | 印刷面：平面 |
| 品牌：同志科技 | 操作方式：手动 | 适用对象：电子 |
| 适用材质：金属 | 印刷速度(m/min)：500块/小时 | 印刷颜色：单色 |
| 型号：T4030 | 外形尺寸(mm)：/ | 工作台尺寸：/mm |
| 工作台纵横调节量：/mm | 承印物厚度范围：2-20mmmm | 最大印刷面积(长×宽)(mm)：400*300 |
| 最大网框尺寸：/mm | 电源：/ | 重量(kg)：20 |

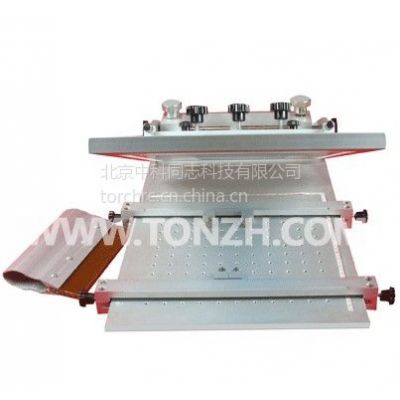

手动高精度丝印机 T4030
T4030产品介绍：
随着电子行业的飞速发展，集成度越来越高的芯片不断出现，对印刷机的印刷精度提出的很大的挑战，特别是对于小型手动印刷机来说，行业中还停留在“沙模铸铝”和“纯手动操作”阶段，，平台的问题：满足不了高精密的丝网印刷；***，纯手工的刮刀操作，使刮刀的角度、刮刀的压力、刮刀的移动速度等都变得不可控；第三，精密印刷的一致性也不能***。所以，T4030手动精密印刷机的出现，解决了上述在手动印刷领域不能解决的问题。目前，该设备已经申请国家***。
T4030工作原理：
1、 整机x、y、z和角度四轴都可以精密调整，通过调整四轴实现PCB板上的焊点和固定于模板框架上的模板相应开孔坐标的一一对应，并通过平台的上升下降调整PCB和模板之间的距离。
2、 平台为通过整块铝板在数控加工中心上一次加工完成，定位平台的水平度小于5um,平台不易变形，有效提高印刷的精度。
3、 模板架通过数控加工中心加工，有效提高模板安装后的平行度，以及印刷精度，同时非常方便模板的安装。
4、 整机固定模板的固定架可以通过精密测位头精密调整，有效提高印刷对位精度。
5、 模板的升降通过弹簧微动力系统完成，不用配置配重锤，有效节约印刷机使用面积。
6、 底部采用专业柔性顶针支撑，有效地防止了印刷大面积电路板时的微小变形。
T4030技术参数：
型号 | T4030 |
印 刷 尺 寸 | Max.300?400mm |
适 用 范 围 | 丝网、钢网 |
刮 刀 尺 寸 | 150/200mm（标配1把） |
理想印刷精度 | 0.5mm IC；锡球大于0.5mm的BGA |
重 量 | 20Kg |
理想印刷速度 | 500块/小时 |
底 部 顶 针 支 撑 | 标配 |
